保山建投北辰兰苑建设项目

位于祖国西南边陲保山市隆阳区

是保山市第一栋以纯钢结构为主体的

现代化综合性办公楼

总建筑面积5.47万平方米

地下2层 地上16层 建筑高度60.75米

项目因其独特的建筑造型

建成后将成为保山市新的地标

该办公楼由“L型结构”和“独立塔柱结构”组成

在10层以上通过空中连廊将两部分连接为一体

形成别具风格的办公体系

在两个连廊正下方分别布有结构相同报告厅

BIM应用

从管理、设计、生产人员等各方面

进行全过程统筹协调

创新BIM应用

为工程建设提速增效

运用BIM技术

建立楼钢结构模型

并采用3DMAX技术模拟施工工序

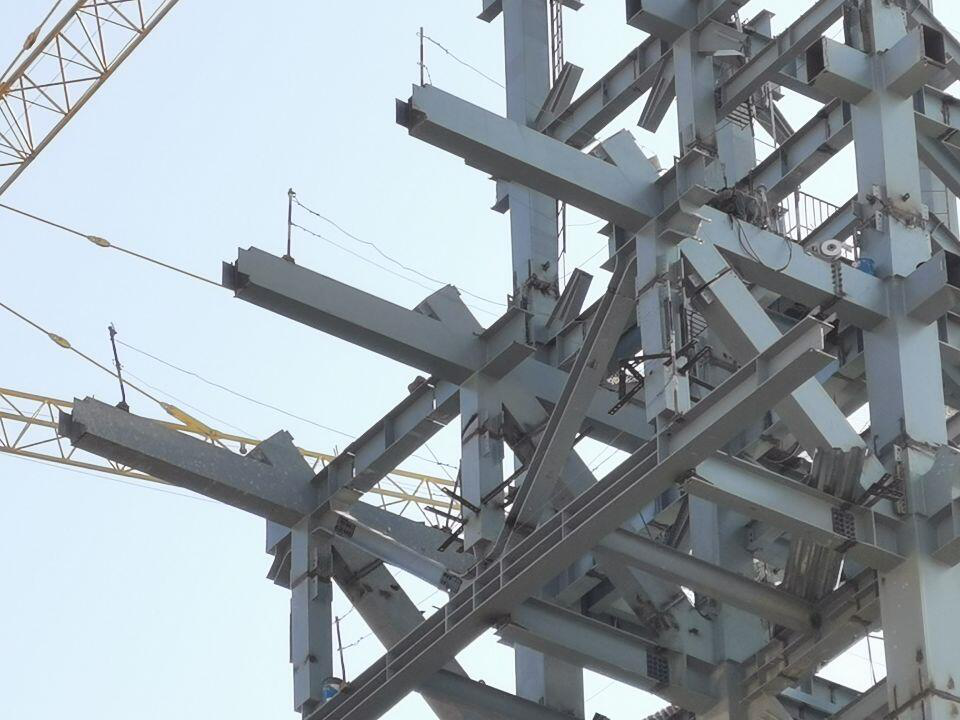

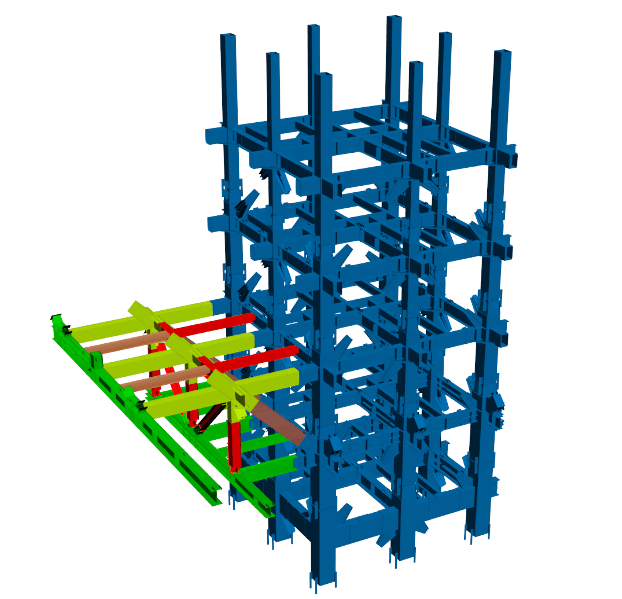

对斗拱部位进行合理分段吊装

解决空间悬挑结构安装难度大

安全风险高的问题

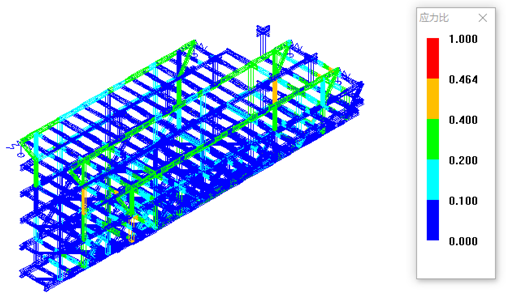

计算模型

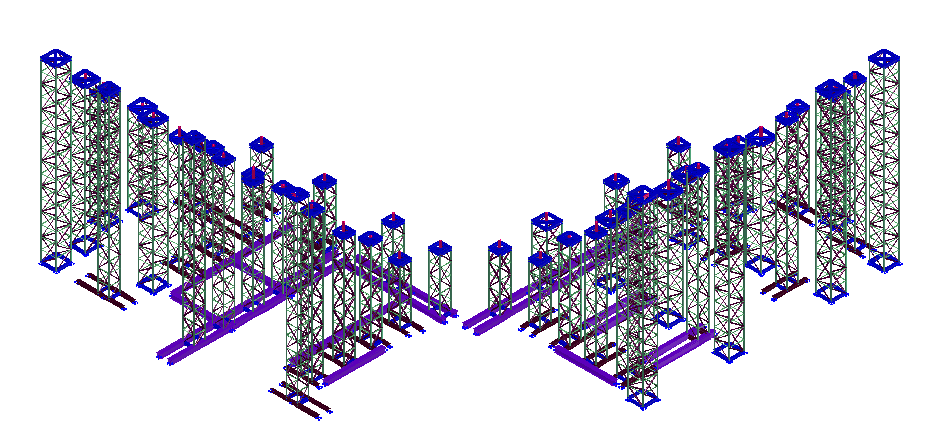

转换梁及拼装胎架三维示意图

空中悬挑连廊倒阶梯型桁架

采用地面拼装、整体提升的施工方法

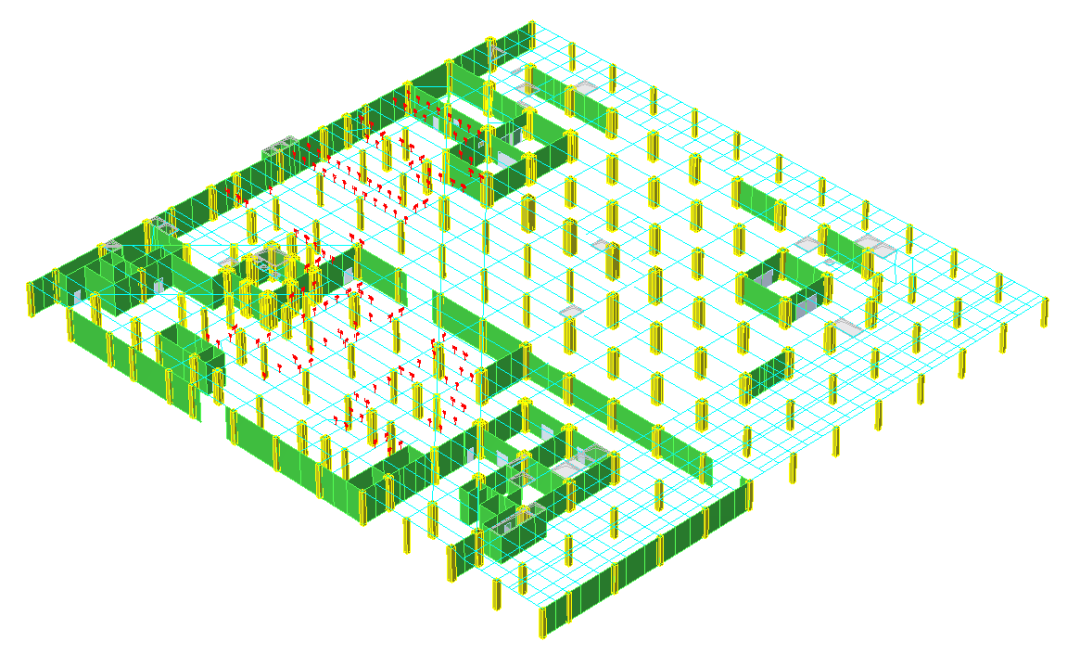

通过对地下室结构建立YJK模型

分析提升单元拼装过程中支承结构受力情况

对薄弱点采取设置转换梁的方式

将受力转换至混凝土梁、柱部位

解决拼装过程中原结构受力稳定性的问题

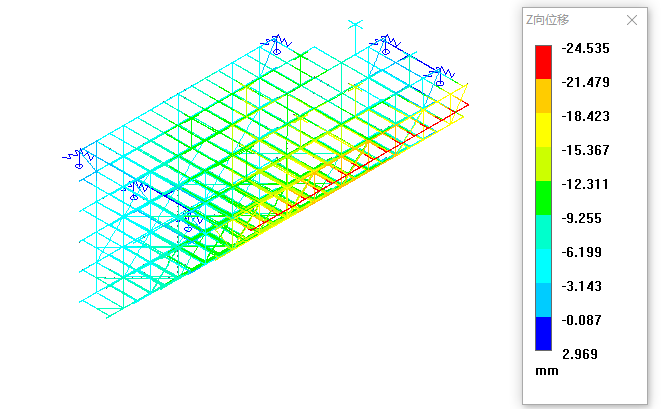

采用3D3S技术对提升单元提升过程进行模拟计算

提升过程中

采用增加提升部分桁架杆件增设拉结横梁等方式

对桁架进行加固

确保桁架在提升过程中的稳定性和安全性

是保山市首个倒阶梯型大跨度桁架的整体提升安装

该项目为八局钢构自主营销项目

也是公司在保山地区首个项目

项目管理团队、施工队伍始终坚持

“令行禁止，使命必达”的铁军精神

圆满的完成了业主要求的施工任务

得到了业主及保山建筑行业的一致好评

在祖国的西南边陲为公司树立了良好的企业形象
